概述

　　DYLF(B)系列电液动伸缩阀，是以电液动推杆为执行元件。工作时蝶板与伸缩接管同时动作。该产品是本公司为适应粉状物料输送、排放、间隔装卸运输、除尘粉末的处理及风口活动部位的防尘而研制的一种新型的联动式密闭型蝶阀。它广泛适用于冶金、建材、化工、电力、煤炭等工业管道的通风除尘及物料输送场所。该阀以电液推杆作动力源，通过双向齿轮泵输出压力油，经油路集成块的控制送到油缸，实现活塞杆往复运动，同时通过曲柄转动阀轴，阀板作90°范围旋转，达到调节流量目的。

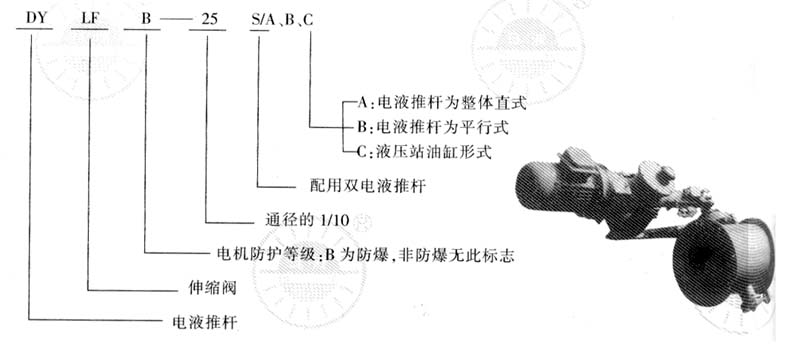

型号编制说明及性能参数

	250	300	350	400	450	500	600	700	800
配用电液推杆型号	DYTPW1450-200/50				DYTPW1300-700/50			DYTPW11000-300-60
电机功率	0.75KW							1.1KW
公称压力	0.05MPa				适用温度		≤260％
适用介质	烟尘、粉尘气体、水泥、煤粉、固体粉末

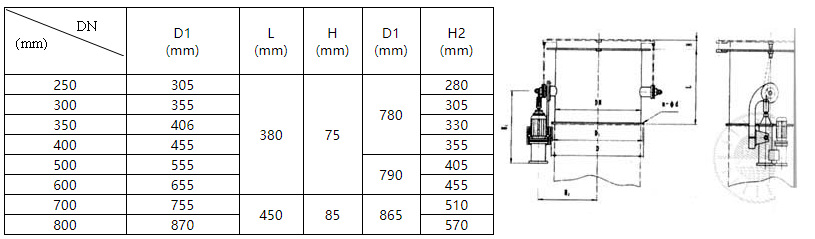

外形及连接尺寸
