DYXH型电液动插板式双层卸灰阀

概述

　　电液动插板式双层卸灰阀是根据蘑菇头式、锥形阀等结构的卸灰阀所存在的“体积大、泄漏率高、阀头易磨损以及卡料、心机易烧毁、在工业生产流程中无法进人自动控制”等缺陷而研制的一种结构简单、设计新颖的更新换代之产品。可广泛应用于冶金、矿山、建材、电力、化丁等工业生产流程需要远程控制或现场控制卸灰的过程中。

特点
　　1、集机、电、液、控于一体，可实现远距离控制、中央调度室监控和微机控制；
　　2、通电后，自动完成上、下阀之间互相交替工作，确保正压或负压卸料的工况下不会泄压，至设定的卸料量后自动停止，双阀全部关闭；
　　3、卸料途中遇到卡料现象时，可自动处理故障；
　　4、配用螺旋闸门便于对本阀维护而起切断料流的作用；
　　5、泄漏率低，泄漏率≤0．05％；
　　6、采用电液推杆作动力源，过载自动卸荷，白锁性好，不漏油，运行平稳；
　　7、通过调整调节螺钉可调整密封间隙；
　　8、采用插板结构卡料现象比其它结构卸灰阀的频率低且不易磨损。

工作原理

　　本阀为机、电、液、控于一体的卸料装置，接通电源后，上阀电液推杆自动打开闸板，至限位开关(SQ2)后，停留数秒卸料，然后关闭上阀闸板，至限位开关(SQl)后转入下阀工作，下阀电液推杆打开闸板至限位开关(SQ4)后，停留数秒卸料，然后关闭下阀闸板至限位开关(SQ3)后，转入上阀工作。如此交替工作，至设定的卸灰量后，自动停止全过程工作。

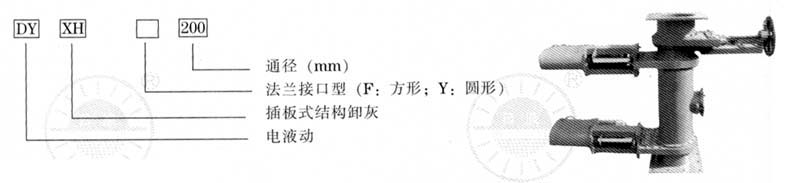

产品型号编制规则

主要技术性能参数表

通径（MM）配用电液推杆型号功率KW卸灰量m3/次适用压力MPa卸灰方式适用温度灰比重103kg/m3泄漏率%200DYT700-180/60-P1.10.013-0.2动液动-20～2001～3.8≤0.05250DYT1000-220/60-P1.10.02230DYT1500-250/60-P1.50.032350DYT1750-300/60-P2.20.044400DYT2000-350/60-P2.20.058

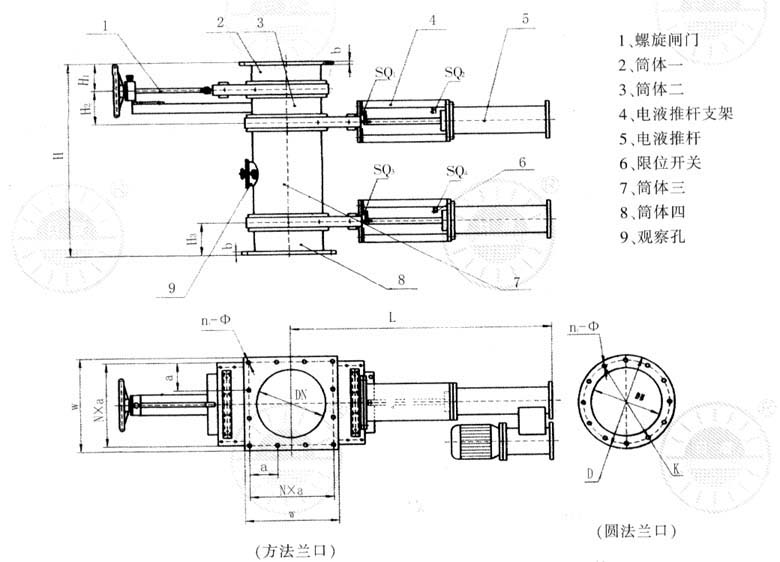

电液动插板式卸灰阀示意图

主要尺寸表

通径（mm主要尺寸（mm）方口圆口方口圆口LHH1H2H3bwDN×aKn1-φn2-φDN=2001050120013517516016320φ3202×135φ2808-φ188-φ18DN=2501145120013517516016370φ3753×106φ33512-φ1812-φ18DN=3001270130013518516016450φ4403×130φ39512-φ1812-φ22DN=3501410140014018016020500φ4904×110φ44516-φ2212-φ22DN=4001520145014018016020550φ5404×123φ49516-φ2216-φ22
