LB-ⅠⅡ型单、双层棒条阀
概述
根据建材、矿山、冶金等行业对中小型固体、块状物料的给料输送控制、给料等工艺需要而研制的一种新型闸门,适用于≤500mm物料控制。该阀结构简单，易操作，无卡阻，克服了平板闸阀因物料颗粒大所造成启闭力大，甚至关不进去的情况。该阀采用单根棒条操作，因而操作方便、灵活，整体结构为优质钢焊接，刚性好、不变性、使用寿命长，无需维修，是中小型晶壮、块壮物料控制的理想设备。
工作原理
本阀主要由框架、棒条组成，当棒条插入框架上，则一组棒条组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条栅板则出现一条较大的空隙，物料就可以从该空隙进入闸门的另一侧，抽出棒条的多少由工艺流程的需要来决定。
产品型号编制规则
 |
适用介质φ50mm以下的颗粒物料适用温度(℃)≤350 |

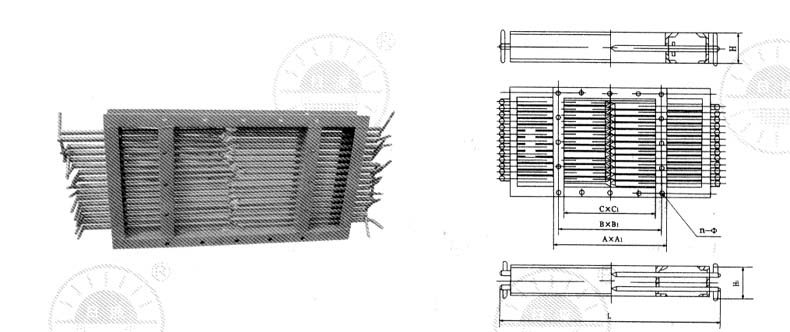

外型图及技术参数
规格 |
Ａ×Ａ１ |
Ｂ×Ｂ１ |
Ｃ×Ｃ１ |
Ｌ |
Ｈ |
Ｈ１ |
n-φ |
300×300 |
390×390 |
350×350 |
300×300 |
800 |
120 |
140 |
8-φ14 |
400×400 |
490×490 |
450×450 |
400×400 |
1000 |
120 |
140 |
12-φ14 |
500×500 |
610×610 |
560×560 |
500×500 |
1200 |
140 |
160 |
16-φ18 |
600×600 |
710×710 |
660×660 |
600×600 |
1400 |
140 |
160 |
16-φ18 |
700×700 |
820×820 |
770×770 |
700×700 |
1600 |
160 |
180 |
20-φ18 |
800×800 |
920×920 |
870×870 |
800×800 |
1800 |
160 |
180 |
20-φ18 |
900×900 |
1030×1030 |
972×972 |
900×900 |
2000 |
160 |
180 |
24-φ23 |
1000×1000 |
1130×1130 |
1068×1068 |
1000×1000 |
2200 |
160 |
180 |
24-φ23 |
1100×1100 |
1240×1240 |
1183×1183 |
1100×1100 |
2500 |
180 |
200 |
28-φ23 |
1200×1200 |
1340×1340 |
1280×1280 |
1200×1200 |
2700 |
180 |
200 |
32-φ23 |
