DF241W型电液动式轻型通风蝶阀
概述
本系列蝶阀是专门为通风除尘管道设计的。结构短，重量轻。使用维护方便，以其多样的外形和结构可以适应各种形状的管道和不同的使用要求，本阀广泛应用于工矿企业，城建人防设施的排烟、除尘、通风采暖系统中做调节和控制风量之用，本系列蝶阀有圆形蝶阀、矩形单叶片，多叶钼等形式，还可应用户要求设计和制造其它形式的轻型通风蝶阀。该阀采用本公司产品ZDY(B) 系列电液转角器（电液头）驱动蝶阀完成启闭动作。本阀可进行现场控制，也可进行远距离集中控制，还可将信号输入计算机进行程序控制，电液转角器设有手--电切换装置，必要时可以手动操作。 详见本公司电液转角器（电液头）样本说明书。

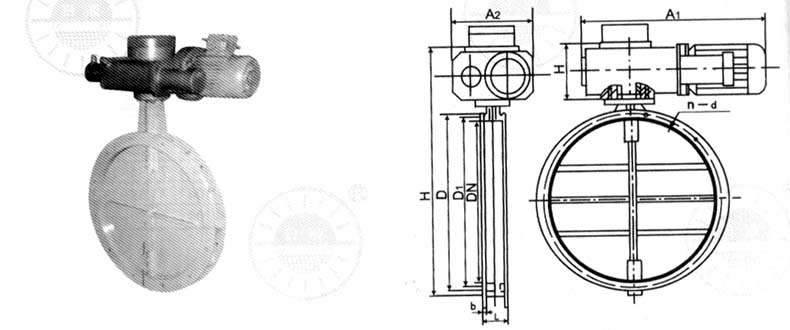

外形示意图
型号说明
D |
F |
2 |
4 |
1 |
W |
-0.1 |
蝶阀 |
结构 |
电液动 |
法兰连接 |
单阀板 |
密封材料与阀体同 |
0.1MPa |
主要结构尺寸
DN |
L |
D |
D1 |
H |
A1 |
A2 |
b |
n-d |
配电液转角器型号 |
250 |
100 |
340 |
300 |
500 |
520 |
222 |
4 |
6-12 |
ZDY(B)15 |
300 |
100 |
395 |
350 |
550 |
520 |
222 |
5 |
6-12 |
ZDY(B)15 |
350 |
120 |
445 |
400 |
665 |
520 |
222 |
5 |
12-14 |
ZDY(B)15 |
400 |
120 |
495 |
450 |
720 |
520 |
255 |
5 |
12-14 |
ZDY(B)45 |
450 |
120 |
545 |
500 |
770 |
520 |
255 |
6 |
12-14 |
ZDY(B)45 |
500 |
120 |
610 |
656 |
830 |
520 |
255 |
6 |
12-14 |
ZDY(B)45 |
600 |
120 |
720 |
668 |
940 |
520 |
255 |
8 |
16-18 |
ZDY(B)45 |
700 |
140 |
820 |
760 |
1040 |
520 |
255 |
10 |
20-18 |
ZDY(B)45 |
800 |
140 |
1020 |
970 |
1270 |
545 |
320 |
10 |
20-18 |
ZDY(B)45 |
900 |
140 |
1020 |
970 |
1240 |
520 |
255 |
8 |
16-18 |
ZDY(B)45 |
1000 |
150 |
1120 |
1070 |
1270 |
545 |
320 |
12 |
20-18 |
ZDY(B)85 |
1200 |
150 |
1320 |
1270 |
1570 |
545 |
320 |
14 |
26-22 |
ZDY(B)85 |
1400 |
150 |
1520 |
1470 |
1770 |
545 |
320 |
14 |
26-22 |
ZDY(B)85 |
1600 |
200 |
1720 |
1670 |
1770 |
545 |
320 |
16 |
26-22 |
ZDY(B)85 |
1800 |
200 |
1940 |
1870 |
2170 |
545 |
320 |
16 |
26-22 |
ZDY(B)85 |
2000 |
200 |
2140 |
2080 |
2340 |
545 |
330 |
18 |
26-22 |
ZDY(B)150 |
2200 |
250 |
2340 |
2280 |
2540 |
545 |
330 |
18 |
26-22 |
ZDY(B)150 |
2400 |
250 |
2540 |
2480 |
2840 |
545 |
330 |
20 |
26-22 |
ZDY(B)150 |
